공압 액추에이터는 액추에이터의 범주입니다. 공압 액추에이터는 또한 단일 연기 및 이중 연기: 액추에이터의 스위칭 동작은 모두 이중 연기라고 하는 공기 원에 의해 구동되고 실행됩니다. 스프링 리턴(단일 연기) 스위칭 액션은 오프닝 액션일 뿐이며, 폐막 동작 중 스프링 리턴입니다. 공압 액추에이터는 빠른 선형 순환 이동, 간단한 구조, 편리한 유지 보수를 실현할 수 있으며 방폭 요구 사항, 먼지 또는 습한 조건과 같은 다양한 열악한 작업 환경에서 사용할 수 있습니다.

디자인 기능+

1. 연속 공기 신호 및 출력 선형 변위(전원 켜기/공기 변환 장치 후 연속 전기 신호도 수신할 수 있음) 일부는 로커 암으로 각 배위를 출력할 수 있습니다.

공압 액추에이터

2. 긍정적이고 부정적인 기능이 있습니다.

3. 이동 속도가 높지만 하중이 증가하면 속도가 느려집니다.

4. 출력 힘은 작동 압력과 관련이 있습니다.

5. 높은 신뢰성, 그러나 밸브는 공기 공급이 중단 된 후 유지 될 수 없습니다 (그것은 유지 밸브를 추가 한 후 유지 될 수있다).

6. 세그먼트 제어 및 프로그램 제어를 실현하는 것은 불편합니다.

7. 환경에 대한 간단한 유지 보수 및 좋은 적응성.

8. 높은 출력 전력.

9. 방폭 기능.

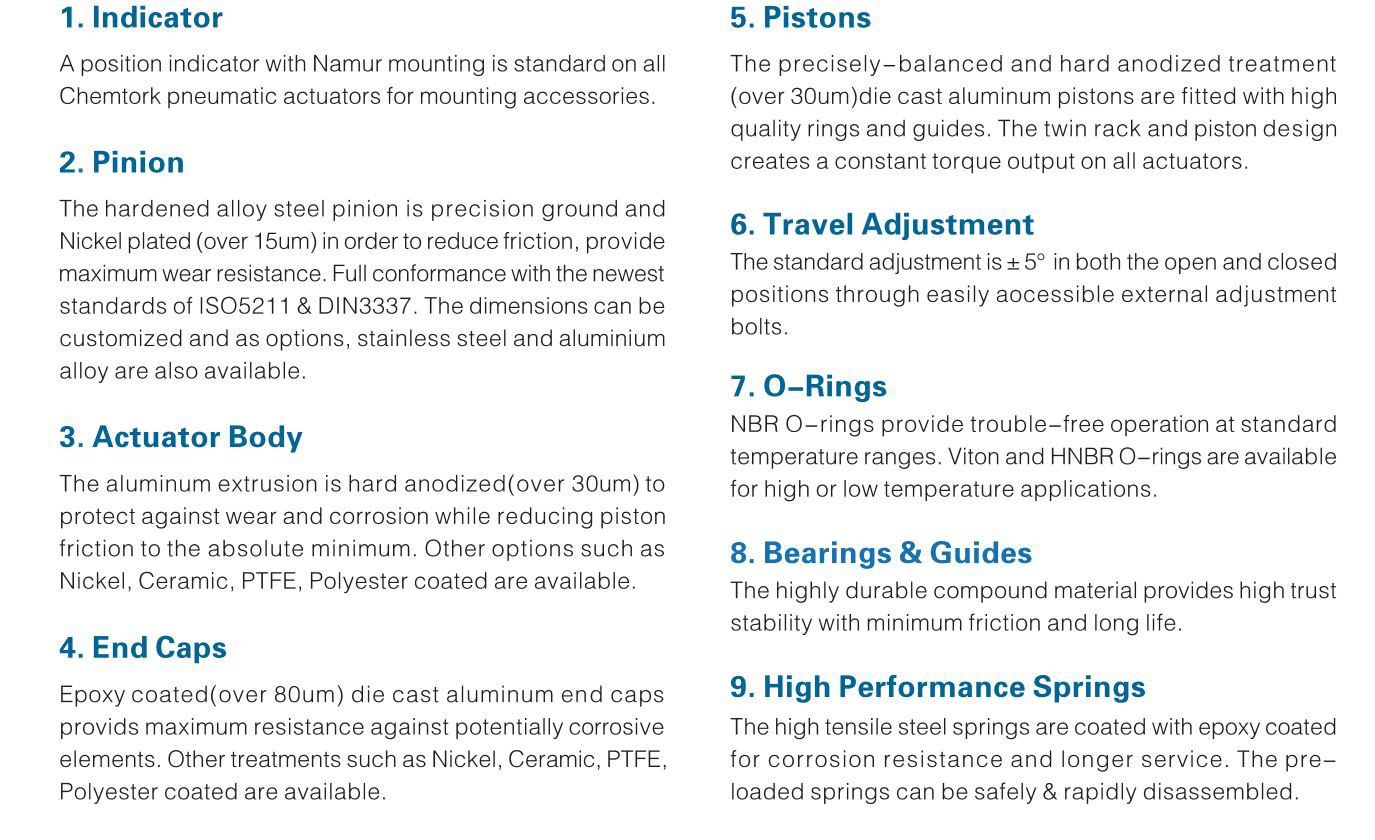

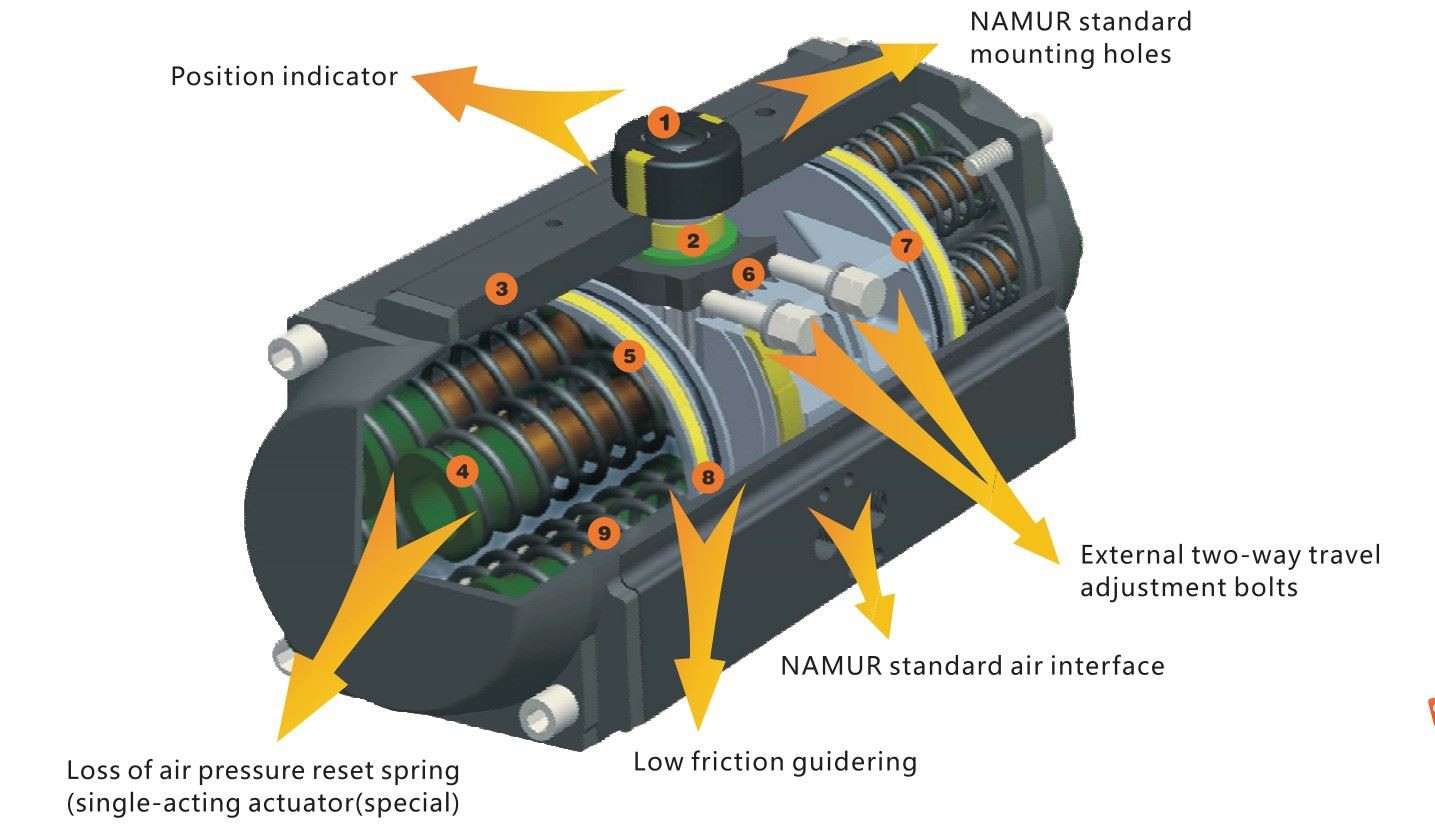

컴팩트한 듀얼 피스톤 기어, 랙 앤 피니온 구조, 정밀 한 메쉬, 고효율 및 일정한 출력 토크.

알루미늄 실린더, 피스톤 및 엔드 커버는 동일한 사양 구조의 액추에이터에 비해 무게가 가장 가볍습니다.

실린더 바디는 압출 된 알루미늄 합금으로 만들어졌으며 단단한 양극 산화처리로 처리되었습니다. 내부 표면은 단단한 질감, 높은 강도및 경도를 가지고 있습니다. 저마찰 재료로 만들어진 슬라이딩 베어링은 금속 간의 직접적인 접촉을 방지하고 마찰 계수, 유연한 회전 및 긴 수명을 가지고 있습니다.

공압 액추에이터 및 밸브의 설치 및 연결 치수는 국제 표준 ISO5211, DIN3337 및 VDI/VDE3845에 따라 설계되었으며 일반 공압 액추에이터와 교환할 수 있습니다.

공기 원 구멍은 NAMUR 표준을 준수합니다.

공압 액추에이터 의 하단에 있는 샤프트 조립 구멍(ISO5211 표준에 따라)은 이중 사각형으로, 정사각형 막대가 있는 밸브의 선형 또는 45° 각도 설치에 편리합니다.

출력 샤프트의 상단 및 상단 구멍은 NAMUR 표준을 준수합니다.

양쪽 끝에 있는 조정 나사는 밸브의 개구각을 조정할 수 있습니다.

동일한 사양은 이중 연기 및 단일 연기 (봄 반환)입니다.

방향은 밸브의 요구에 따라 선택 될 수있다, 시계 방향 또는 반 시계 방향으로.

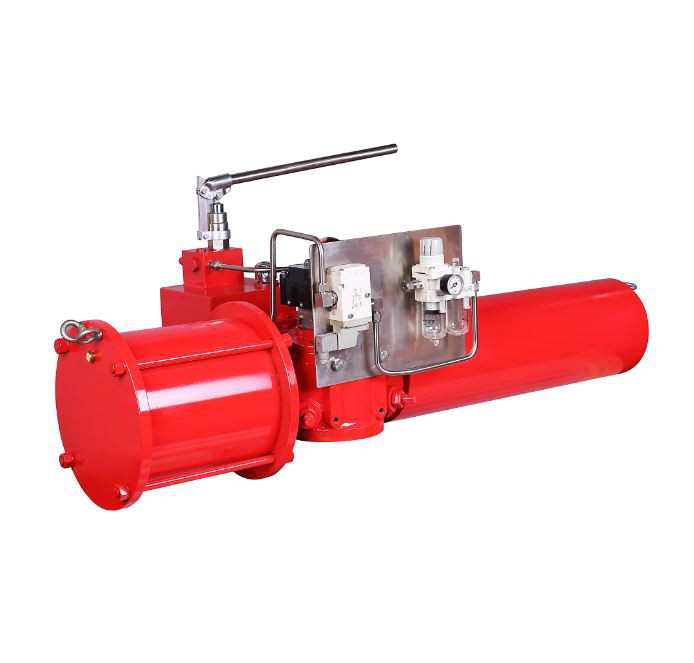

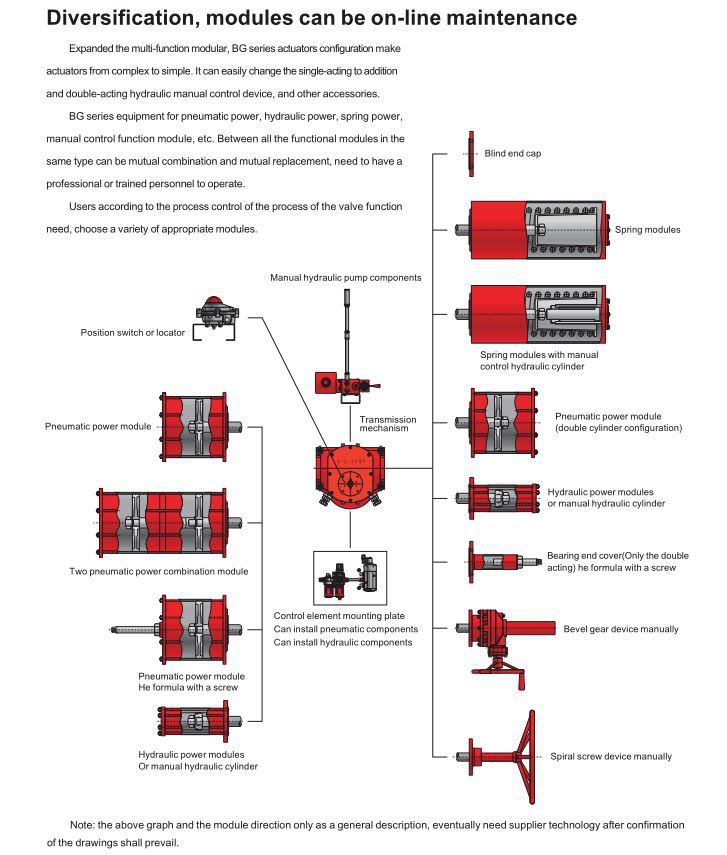

솔레노이드 밸브, 포지셔너(개구부 표시), 에코 장치, 사용자의 요구에 따라 다양한 제한 스위치 및 수동 작동 장치를 설치합니다.
