분리 가능하고 일체적으로 단조밸브 시트, 교체 가능한 통합 버터플라이 플레이트 씰 링 설계, 씰 마모 문제로 인해 전체 기계가 수수료를 보고하지 는 않습니다. 전체 기계는 현장에서 완전히 분해및 재조립할 수 있으며, 즉 모든 액세서리는 현장 유지 보수및 교체가 가능하여 제품의 장기 사용 비용을 줄일 수 있습니다. 다편성 설계로 밀봉 표면이 마찰이 없고 열 팽창 및 수축이 균일하며 적용 범위가 넓습니다.
디자인 기능 +
다양한 작업 조건의 요구에 부응하여, 우리는 삼중 편심을 기준으로 금속 양방향 나비 밸브에 다섯 쌍둥이 편심 금속을 개발했습니다.
4개의 편심 구조물을 가진 4편편 나비 판막;
첫 번째는 편심이다. 트루 원의 중심은 편심이며, 채널의 중심선에 수직인 밀봉 링의 모든 접선은 진정한 원이며, 각 면의 중심은 채널의 중심선에 편심이다.
두 번째는 편심이다. 샤프트는 편심, 밀봉 표면은 밸브 스템의 측면에 배치되고, 밀봉 표면은 밸브 스템에 편심,
세 번째는 편심이다. 직경은 편심이며, 밸브 스템은 밸브 채널의 중심선의 한쪽에 있으며, 밸브 스템은 채널의 중심에 편심이다.
네 번째 편심, 타원형 콘의 상단은 편심이며, 완벽한 원형 밀봉 링의 일주 라인은 타원형 콘을 형성하기 위해 확장되고, 타원형 콘의 상단은 채널의 중심에 편심이다.
다섯 번째 편심; 타원형 원에서 확장 된 원, 긍정적 인 원 밀봉 링의 쿼드러플 오프셋 bevel 섹션.
설계 표준+
· 디자인: API 609
· 대면: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558
· 플랜지 엔드: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / 고스트 33259 / MSS-SP44
· 엉덩이 용접 끝: ASME B16.25
· 테스트: API598
· 화재 안전: API607 / API6FA
기술 사양 +
· 크기: 2"~104"(DN50~DN2600)
· 클래스: 150LB ~ 2500LB / PN6 ~ PN420
· 연결: 더블 플랜지 / 엉덩이 용접 / 러그 / 웨이퍼
· 작동: 웜 기어/공압 액추에이터/전기 액추에이터
· 온도 : - 196 ~ 900 ° C
· 응용 프로그램 : 직접 가열 / 철 및 강철 제련 / LNG / 발전소 / 결정 입자 / 분말 / 점액은 다양한 가혹한 작업 조건을 배출
재질 옵션+
· 바디 디스크: 탄소 강철(WCB, LCB)
· 스테인레스 스틸(CF8, CF8M, CF3, CF3M) /
· 듀플렉스 스테인리스 스틸(4A,5A,6A) /
· 하스텔로이 합금 (N-12MV, CW-12MW, CW-2M) /
· 인코넬 합금 (CY-40, CW-6MC) /
· 모넬 합금 (M35-1) /
· 알루미늄 청동 합금 (C95400, C95500, C95800, AB2C)
· 줄기: SS420 / 17-4PH / F51 / F53 / XM-19 / 모넬-K500 / 인코넬-625 / 하스텔로이-276 / 티타늄
· 디스크 밀봉 : / F304 + Nitriding / F304 + STL / F316 + Nitriding / F316 + STL
· 본체 시트: / F304+ 니타드 / F304+STL / F316+ 니타드 / F316+STL
+
과립 유체점액.
단단한 분말.
결정화 유체.
액체 고온 차이 경화 유체.
섬유 크기.
고온은 소금을 녹입니다.
양방향 가열 네트워크 나비 밸브.
극저온, LNG 나비 밸브.

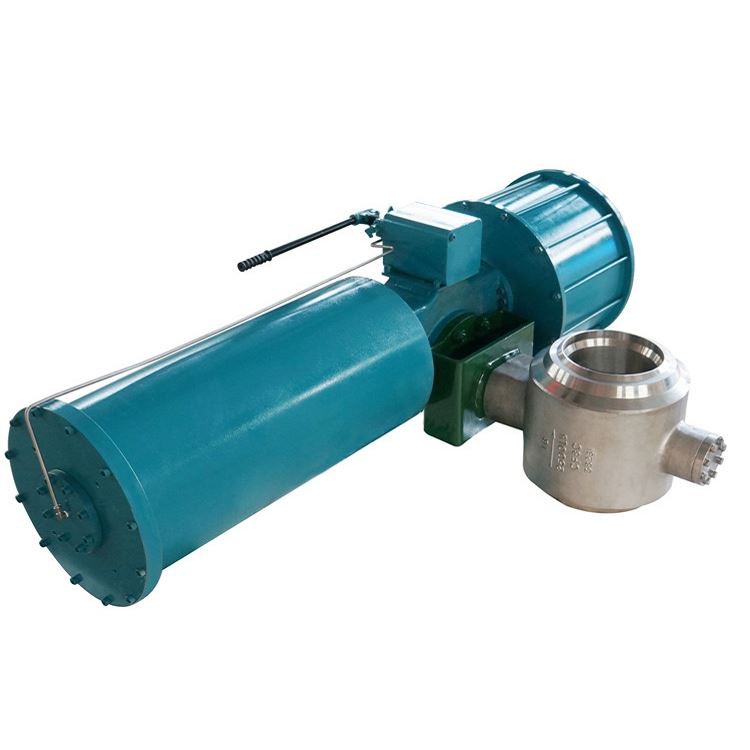

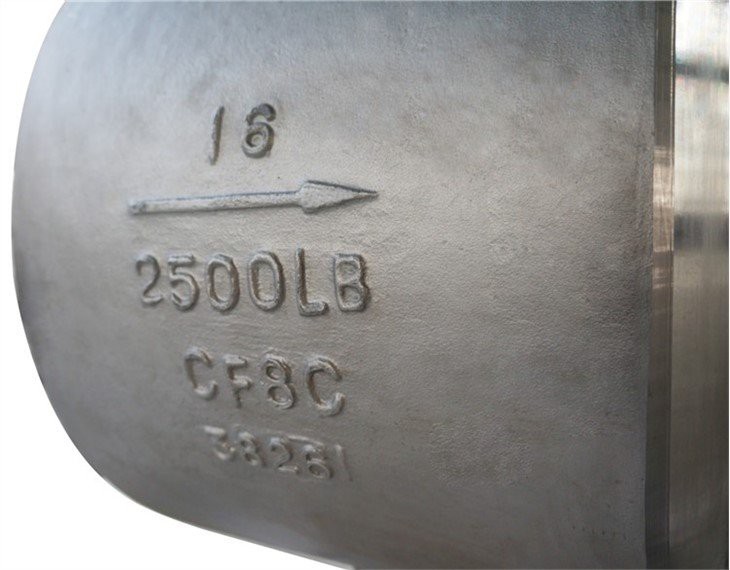

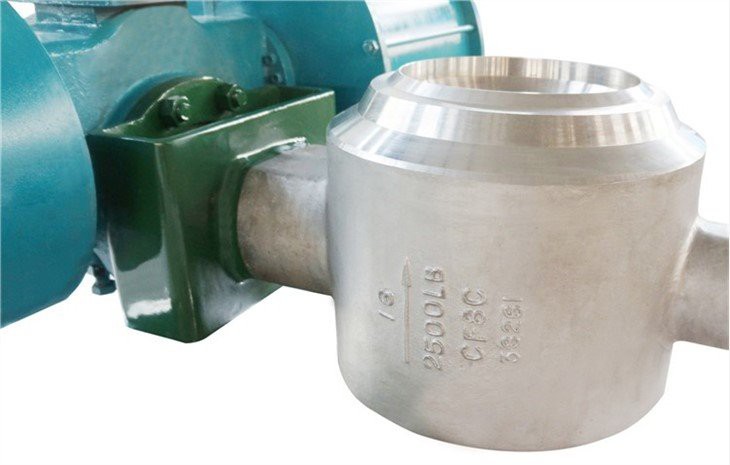

고압 2500lb 나비 밸브.
고온 1100 °C 나비 밸브.
방폭, 내화성 및 정전기 방지 나비 밸브.
열 보존 및 정화를 위한 특수 구조 나비 밸브
