트리플 오프셋 버터플라이 밸브 시리즈 4210 카탈로그

Tipbv 지역 난방 삼중 오프셋 버터플라이 밸브 설계는 신뢰할 수 있는 제로{0}}누설, PN25, 맞대기 용접, 270도 물 또는 중요한 공정의 증기 조건에서 양방향 밀봉, 증기 차단이 필요한 러시아 지역 난방 응용 분야에 권장됩니다. 탄소 및 스테인리스강으로 제공되는 열병합 발전(열병합 발전) 시스템 내의 극한 온도{4}} 밸브는 내구성을 위해 설계되어 낮은 수명 비용을 제공합니다.

Tipbv 가장 큰 버터플라이 밸브는 공칭 내경이 1600mm이며 버터플라이 밸브는 모든{1}}금속 씰로 지정되어 적층 씰(스테인리스 스틸 그래파이트 씰) 버터플라이 밸브보다 더 나은 씰링을 만들 수 있습니다.

독특한 플로트 시트:

위치 시트형 적층 바다 밸브와 달리 고유한 Float Seated Tipbv 양방향 씰 트리플 오프 및 버터플라이 밸브는{1}씰 압축이 고르게 분산되도록{1}조정됩니다. 플로팅 시트와 면을 지지하는 넓은 씰 링은 ​​결합을 제거하고 성능을 향상시키는 BETTER SEAL을 생성합니다.

제거 가능한 씰링:

Tipbv 지역 난방 삼중 오프셋 버터플라이 밸브의 먹물과 밀봉 링은 실수로 손상되었을 때 모두 쉽게 제거할 수 있으며 밀봉 부품은 짧은 시간에 갱신할 수 있으며 장비 유지 보수 시간을 줄입니다.

금속{0}}대{1}}금속 밀봉:

정밀하게 가공된 금속 시트와 씰 링은 ​​고온, 고압 및 가혹한 서비스 애플리케이션에서{0}간 안정적이고 양방향 차단을 제공합니다.{1} 직각{2}}원뿔형 시트 디자인으로 거의 마찰이-줄어듭니다-LINE SEA LING.

혁신적인 샤프트 씰 디자인:

반복적인 열 사이클링 및 잠재적 중단 시간에서 우수한 도피성 TIPBV 제어(ISO 15848)를 허용합니다.

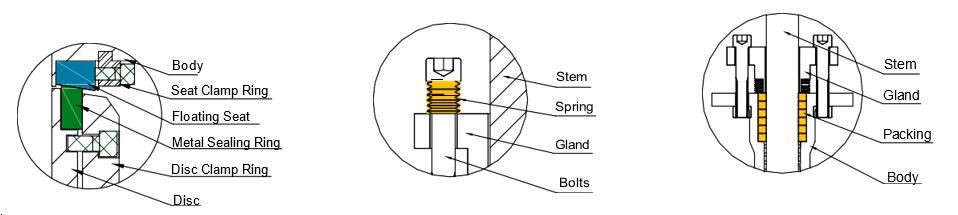

씰링 링 세부 사항

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

글랜드 스프링 디테일

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

패킹 세부사항

■ Fish scale combination packing syste m,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

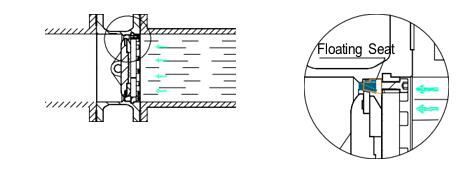

플로팅 시트란?

Positive Seal: 씰링 링이 시트에 맞물립니다.	Reverse seal: seat engage to the sealing ring after microscopic displacement

건축자재

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

크기 범위

온도 범위

• -84℉ up to 797℉

-29도 ~ 425도

본체 구성

• Buttweld

규정 준수

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

시험 압력

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

애플리케이션

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
