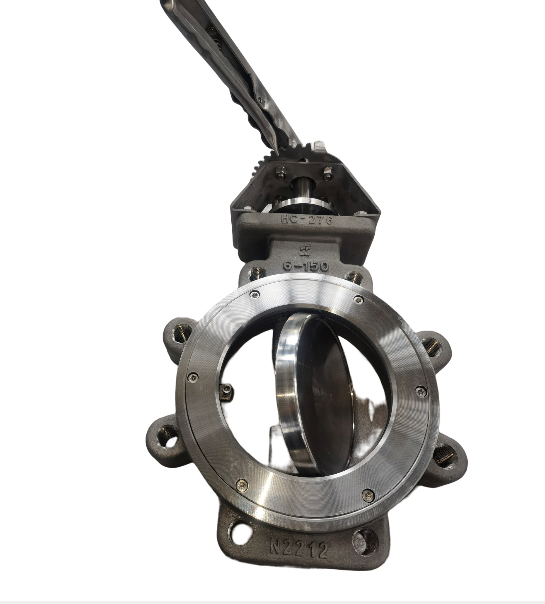

Taitubv 소프트 씰 고성능 나비 밸브는 양방향 1:1 제로 누설 기능을 달성하기 위해 이중 편심 디자인을 채택합니다. 밸브 시트의 시작지점에서 편심 구형 밸브 플레이트는 캠과 같은 효과를 생성하여 밸브 플레이트를 과도한 토크 없이 밸브 시트에서 끌어낼 수 있으며 밸브 플레이트는 밸브 시트에 접촉하지 않습니다. 이 효과는 밸브 시트의 마모를 줄이고 변형 현상을 최소화하며 작동 토크를 줄입니다. 밸브가 닫히면, 이 캠과 같은 동작은 밸브 플레이트의 회전 동작을 선형 동작으로 변환하여 밸브 플레이트를 밸브 시트와 효과적으로 접촉시키고 밸브 플레이트와 밸브 시트 사이의 H 라인 접촉이 와이퍼와 접촉하여 밀봉의 경우 유효하도록 배지에서 불순물이 축적되는 것을 방지합니다.
밸브 플레이트는 밸브 스템의 원피스와 일치하며 일치하는 정밀도가 높습니다. 상당한 하중 하에서 밸브 플레이트를 정확하게 닫을 수 있고 닫으면 신뢰할 수 있으며 밀봉이 안정적입니다.
디자인 기능 +
1. 밸브 시트는 PTFE와 탄성 고무의 장점을 결합하고 부식방지기능이 있으며 밸브 시트의 수명을 연장합니다.
2. 밸브 시트 포지셔너와 밸브 바디 홈 설계는 밸브 시트의 정확하고 확고한 위치를 보장합니다. 풀 페이스 밸브 시트 포지셔너는 고강도 볼트를 사용하여 밸브 시트의 최대 조임력을 보장하고 파이프 로드 씰을 보장하기 위해 균형 잡힌 방식으로 밸브 본체에 연결됩니다.
3. 신뢰할 수있는 밀봉과 좋은 지지력을 가진 밸브 시트는 파이프 라인 매체의 압력에 의해 밀봉됩니다. 파이프라인 중간 압력이 높을수록 밀봉 력이 커진다. 저압 또는 진공 하에서 이러한 종류의 부스터 밸브 시트 디자인은 자체 에너지 저장 상태에서 더 나은 밀봉 성능을 제공할 수 있으며, 파이프라인 중간 압력 감소, 에너지 의 에너지 저장이 그에 따라 감소하며 합리적이고 독특한 설계로 밸브의 긴 사용 수명을 보장합니다.
4. 파이프라인 미디어를 위한 양방향 밀폐 밀봉 기능을 제공합니다.
5. 밸브 시트 자체는 중간 온도 변화와 파이프 라인 압력에 자체 적응 할 수있는 능력을 가지고, 따라서 밸브 시트의 마모를 최소화;
6. 밸브 시트는 교체가 용이합니다. 밸브 시트 포지셔터를 분리하고 밸브 플레이트를 닫힌 위치로 전환한 후 밸브 바디 홈에 새 밸브 시트 어셈블리를 배치한 다음 밸브 시트 포지셔니를 사용하여 밸브 본체에 단단히 연결하십시오. .
설계 표준+
· 디자인: API 609
· 대면: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558
· 플랜지 엔드: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / 고스트 33259 / MSS-SP44
· 엉덩이 용접 끝: ASME B16.25
· 테스트: API598
· 화재 안전: API607 / API6FA
기술 사양 +
· 크기: 2"~64"(DN100~DN1600)
· 클래스: 150Lb~1500Lb / PN6~PN250
· 연결: 이중 플랜지/ 러그/웨이퍼(요청시 엉덩이 용접)
· 작동: 수동/웜 기어/공압 액추에이터/전기 액추에이터
· 온도: -60°C ~ +180°C
· 응용 프로그램 : 공기 분리 / 증기 / 해양 플랫폼 / 화학 / 석유 가스 / 태양 열 전기
재질 옵션+
· 본체: 탄소 강철(WCB, LCB, WC6, WC9,C5) /
· 스테인레스 스틸(CF8, CF8M, CF3, CF3M) /
· 듀플렉스 스테인리스 스틸(4A,5A,6A) /
· 하스텔로이 합금 (N-12MV, CW-12MW, CW-2M) /
· 인코넬 합금 (CY-40, CW-6MC) /
· 모넬 합금 (M35-1) / 모넬 400
· 알루미늄 청동 합금 (C95400, C95500, C95800, AB2C)
· 디스크: 스테인레스 스틸(CF8, CF8M, CF3, CF3M) /
· 듀플렉스 스테인레스 스틸 (4A,5A,6A)하스텔로이 합금 (N-12MV, CW-12MW, CW-2M)/
· 인코넬 합금 (CY-40, CW-6MC) /
· 모넬 합금 (M35-1) /
· 알루미늄 청동 합금 (C95400, C95500, C95800, AB2C)
· 줄기: SS420 / 17-4PH / F53 / XM-19 / 모넬 K500 / 인코넬-625 / 하스텔로이-276
· 본체 시트: PTFE / RPTFE
