티타늄은 새로운 유형의 금속입니다. 티타늄의 성능은 탄소, 질소, 수소 및 산소와 같은 불순물의 함량과 관련이 있습니다. 가장 순수한 티타늄 요오드 불순물 함량은 0.1%를 초과하지 않지만 강도가 낮고 가소성이 높습니다. 99.5%의 산업용 순수 티타늄의 특성은 밀도 =4.5g/cm3, 융점 1725°C, 열전도도 λ = 15.24W/(mK), 인장 강도 피벡 = 539MPa, 신장 δ = 25%, 섹션 ψ 수축 = 25%, 탄성 모툴루스 E 1 = 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000.0.0000000000000000000000000000000.0 ×000000000.000.
티타늄 합금의 밀도는 일반적으로 약 4.51g / cm3이며, 이는 강철의 60 %에 불과합니다. 순수 티타늄의 밀도는 일반 강철에 가깝습니다. 일부 고강도 티타늄 합금은 많은 합금 구조 강철의 강도를 초과합니다. 따라서 티타늄 합금의 특정 강도(강도/밀도)는 다른 금속 구조 재료보다 훨씬 큽니다. 높은 단위 강도, 좋은 강성 및 가벼운 무게로 부품을 생산할 수있는 표 7-1을 참조하십시오. 항공기 엔진 부품, 해골, 피부, 패스너 및 랜딩 기어는 모두 티타늄 합금으로 제작되었습니다.
티타늄 합금은 습한 대기및 해수 매체에서 작동하며, 내식성은 스테인리스 스틸보다 훨씬 낫습니다. 특히 피팅, 산 및 스트레스 부식에 내성이 있습니다. 알칼리, 염화물, 염소, 질산 및 황산 과 같은 유기 물살 우수한 내식성을 가지고 있습니다. 그러나 티타늄은 산소와 크롬 염질 매체를 줄이는 데 내성이 떨어지므로 저항이 좋지 않습니다.
좋은 저온 성능
티타늄 합금은 저온 및 초저온에서 기계적 특성을 유지할 수 있습니다. TA7과 같이 매우 낮은 중간 원소를 가진 저온 특성, 티타늄 합금은 여전히 -253 ° C에서 어느 정도의 가소성을 유지할 수 있습니다. 따라서 티타늄 합금은 또한 중요한 저온 구조 재료이다.
설계 표준+
· 설계: API 609, API6D, API602 / B16.34 / BS5352 / API600 / BS1873 / BS 1868 / API 594
· 대면: API609 /ISO5752 / DIN F4 /EN558 / API6D / ASME16.10
· 플랜지 엔드: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / 고스트 33259 / MSS-SP44
· 엉덩이 용접 끝: ASME B16.25
· 테스트: API598 / API6D
기술 사양 +
· 크기: 1/2"~80"(DN15~DN2000)
· 클래스: 150LB ~ 2500LB / PN6 ~ PN420
· 연결: 더블 플랜지 / 엉덩이 용접 / 러그 / 웨이퍼
· 작동: 웜 기어/공압 액추에이터/전기 액추에이터
· 온도: 1500°C

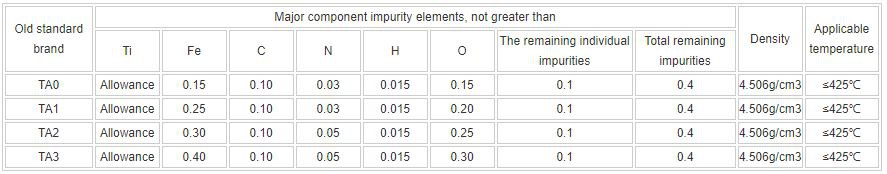

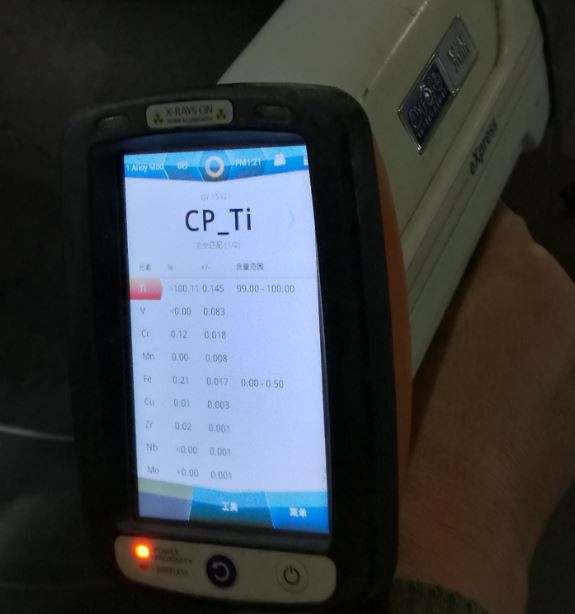

화학 성분 +
총 부식
티타늄은 산화 및 중성 매체에서 우수한 내식성을 가지고 있습니다. 이때 티타늄 표면의 산화물 필름은 안정적으로 존재할 수 있으며, 어떤 이유로 파괴된 후 신속하게 복구할 수 있다. 산을 강하게 감소시키기 때문에 산화 티타늄 필름은 쉽게 용해되어 부식성이 없습니다. 일부 희석 낮은 온도와 산을 감소, 티타늄또한 특정 내식성을 가지고, 특히 감소 산 산화 금속 이온을 포함 하는 경우, 산소 및 기타 산화 제, 티타늄 또한 더 나은 내식성을 가지고.
주요 배지에서 티타늄의 내식성은 각각 아래에 설명되어 있다.
1. 질산
티타늄은 비등점 아래 질산의 다양한 농도에서 우수한 내식성을 갖는다.
2. 황산
티타늄은 황산 의 10 %~ 98 % 농도에서 부식성이 없으며 실온에서 5 % 용존 산소 황산에서만 사용할 수 있습니다. 100°C에서 티타늄은 순수한 티타늄을 0.2 황산으로만 유지할 수 있습니다.
3. 황산
티타늄은 염산에 적당한 내식성을 가지고 있습니다. 일반적으로 산업용 순수 티타늄은 실온, 7.5%;60°C, 3%;100°C,0.5%에서 염산에 사용될 수 있다. 또한 사용할 수 있는 낮은 농도의 보고 되었습니다.
4. 인산
티타늄은 35°C,30%;60°C,10%;100°C, 인산 3% 미만에서 사용할 수 있습니다. Fe+3, CuFe+2, AgFe+1,2 및 질산이 매체에 함유되어 있는 경우 인산내 티타늄의 내식성을 향상시킬 수 있다.
5. 기타 무기산
티타늄은 하이드로플루오라산에서 내식성이 없으며 산성 불소 용액에 사용할 수 없습니다. 티타늄은 보릭산, 크로믹산의 부식에 내성이 있습니다. 그것은 일부 하이드로 이오다산, 하이드로 브롬산에서 사용할 수 있습니다; 일반적으로 불소산, 불소성산에 사용되지 않는다. 티타늄은 60°C, 10% 황산 및 90% 질산의 혼합산에 사용될 수 있습니다. 끓는 산 1% 염산과 5% 질산뿐만 아니라 실온왕수이 의 혼합산.
6. 염분
티타늄은 대부분의 lye에 내성이 있습니다. 티타늄은 수산화, 수산화 칼슘, 수산화 마그네슘, 수산화 나트륨 및 수산화 칼륨 용액의 다양한 농도에서 부식에 완전히 저항하며, 수산화 나트륨, 수산화 칼륨 용액을 끓이는 데 사용할 수 없습니다. 알칼리 용액에 무료 염소가 들어있는 경우 티타늄은 부식에 저항 할 수 있습니다. 기지의 암모니아는 티타늄의 부식을 악화시다.
7. 물
티타늄은 온도가 최대 300 °C인 경우에도 수돗물과 강물에 우수한 내식성을 가지고 있습니다. 120°C의 바닷물 내식성; 온도가 증가하면 점 부식 및 틈새 부식이 발생할 수 있습니다.
8. 유기물
티타늄은 개미산, 옥살산 및 농축 구연산을 제외한 모든 유기산에 우수한 내식성을 가지고 있습니다.
9. 염소, 염화물 및 기타 할로겐
티타늄은 건조한 염소 가스에서 격렬하게 반응하여 티타늄 테트라클로리드를 형성할 수 있으며 점화의 위험이 있습니다. 티타늄 테트라클로리데는 수산화 티타늄을 형성하기 위해 물과 반응할 수 있기 때문에 티타늄은 젖은 염소에 좋은 내식성을 가지고 있습니다. 염소 가스에서 티타늄의 정화에 필요한 수분 함량은 티타늄 표면 필름의 온도, 유량, 압력 및 손상과 관련이 있습니다. 일반적으로 티타늄 정화를 유지하는 데 필요한 최소 수분 함량은 0.01%~0.05%이다. 일반적으로 안전한 생산을 보장하기 위해 염소 가스가 티타늄 장비와 접촉할 때 염소 가스의 수분 함량은 실제로 약 0.3%로 제어되며 때로는 최대 1.5%까지 제어됩니다.
10. 우레아 암모늄 용제 용액
고온 및 고압 우레아 암모늄용용티타늄의 부식율은 일반적으로 0.01mm/a이며, 이는 00 Cr 17Ni 14Mo 2 스테인리스 스틸보다 1량 낮은 극이다. 티타늄이 내식성을 유지하는 데 허용되는 최대 온도는 205~210°C에 도달할 수 있으며 스테인리스 스틸은 190~195년 미만의 부식을 견딜 수 있습니다.
11. 가스
티타늄은 산화될 수 있습니다. 조밀한 산화물 필름은 300°C 이하로 형성되며 700°C 이하로 형성된 산화물 필름은 내식성을 향상시킬 수 있습니다. 온도가 높을 때, 산화물 필름은 취성되고 쉽게 산화물로 각질 제거됩니다. 구조 재료로, 티타늄은 공기425 ° C 이하를 사용할 수 있습니다; 비구조 재료로서 535°C 이하로 사용할 수 있습니다.
티타늄은 이산화황, 황화수소, 암모니아 가스 및 해양 대기에서 우수한 내식성을 가지고 있습니다.
300°C 이상에서 수소는 티타늄에 수소가 침투하여 티타늄의 수소 방출을 유발하는 티타늄의 물리적 침투 외에도 티타늄에 들어갈 수 있으며, 수소도 티타늄과 결합하여 수화물 유형의 수소 취성을 형성할 수 있습니다. 수소 부분 압력을 증가하면 티타늄의 수소 취성을 악화시킬 수 있습니다. 수소의 수분 함량이 2%를 초과하면 수소 침투를 효과적으로 방지할 수 있습니다. 양극 산화 표면 처리는 티타늄의 수소 저항을 향상시킬 수 있습니다.
로컬 부식
스테인레스 스틸, 니켈 기반 합금, 구리 합금 및 알루미늄 합금에 비해 산업용 순수 티타늄은 국소 부식에 대한 높은 저항성, 점 부식에 대한 우수한 저항성을 가지며 과립 부식, 스트레스 부식, 부식 피로 등은 극소수의 매체에서만 발생할 수 있습니다. 티타늄은 다른 정제 금속과 마찬가지로 틈새 부식에 더 취약하며 극소수의 경우 선택적 부식 및 접촉 부식을 일으킬 수도 있습니다. 티타늄의 사용 조건에 주의를 기울이고 적절한 조치를 취하는 한, 티타늄의 국부적 부식은 대부분 피할 수 있습니다.
(3) 부식 방지 티타늄 합금
산업용 순수 티타늄이 부식 요건을 충족할 수 없는 경우, 부식 방지 티타늄 합금을 사용할 수 있습니다.
인기 탭: 티타늄 밸브, 중국, 제조 업체, 공장, 사용자 정의, 도매, 가격, 저렴한, 재고, 판매, 무료 샘플
문의 보내기
