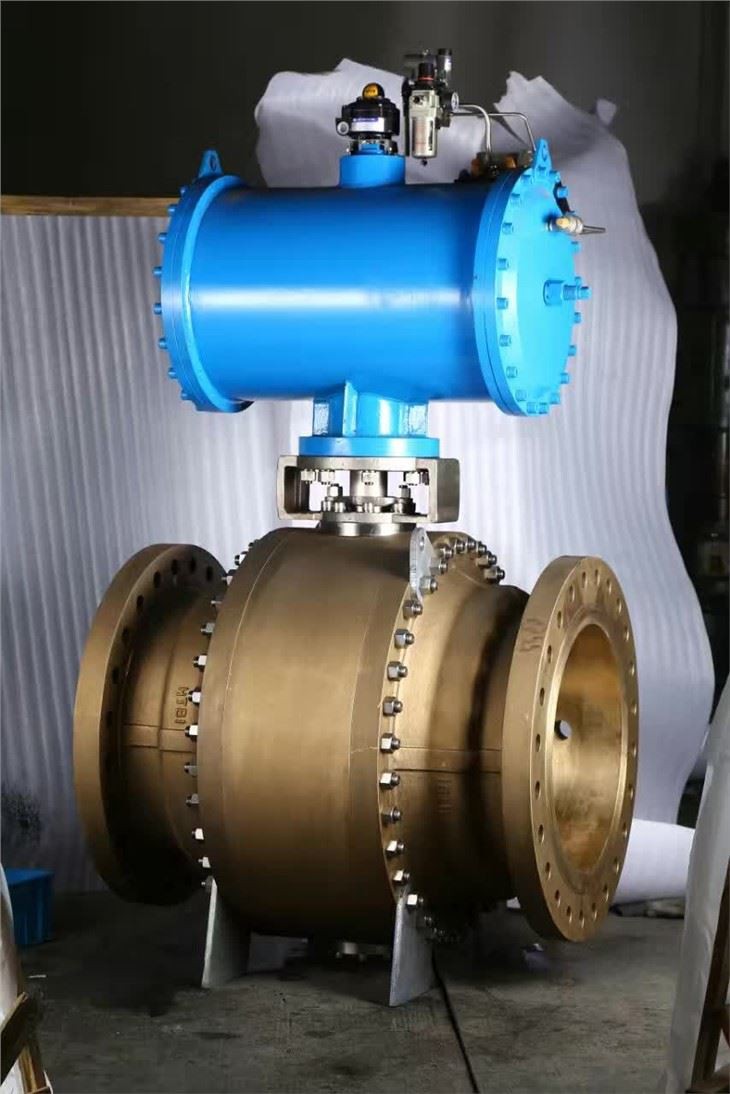

트루니온 장착 볼 밸브 브로셔

A.더블 블록 및 출혈 기능

트런니온 장착 볼 밸브는 일반적으로 프론트 볼 밀봉 설계 구조를 사용합니다. 두 개의 좌석은 입구와 콘센트의 미디어를 별도로 차단하여 이중 격리를 달성할 수 있습니다. 볼 밸브가 닫히면 밸브의 입구와 콘센트모두에 압력을 가하고, 신체 캐비티와 채널이 생체화되고, 체내 캐비티에 남은 매체가 방출될 수 있다.

체내에 함유된 액체가 기질로 인해 가스화되면 비정상적으로 높은 압력을 유발합니다.캐비티의 배지를 밀어서 방출될 수 있습니다.

밸브 및 파이프라인의 안전을 보장하기 위해 연기력에 의한 시트

트러니온 장착 볼 밸브는 이중 밀봉 구조의 선택적 설계를 공급할 수 있습니다. 두 개의 시트는 입구에서 매체를 별도로 차단할 수 있으며 콘센트는 캐비티의 매체를 차단할 수 있으며, 이를 달성할 수 있습니다.이중 격리 기능. 밸브가 closde, 입구의 매체, 콘센트 및 캐비티가 분리될 때, 콘센트는 입구 시트가 누출될 때 밀봉을 보장하므로 밸브에는 두 개의 이중 밀봉 기능이 있습니다.

B. 바디 캐비티의 수동 및 자동 압력 릴리프

잔류 배지는 출혈 밸브에 의해 방출될 수 있으며, 액체 배지가 체내에서 함유되어 온도가 가스와 비정상적으로 높은 압력을 유발할 때, 사데티 송아지는 세트 값을 초과하여 밸브 및 파이프라인의 안전을 보장하기 위해 자동으로 열립니다.

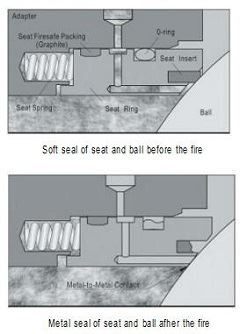

O-링 씰 및 금속 흑연 상처 개스킷은 TIPVALVE 볼 밸브의 밀봉 된 개스킷에 설치되며, 시트 시어 링, 밀봉 개스킷, 고무, 테플론 등과 같은 비금속 재료로 만든 O 링 씰이 손상된 경우 외부 금속 흑연 상처 개스킷이 손상되어 보조 밀봉을 제공합니다. 시트의 실린 링이 손상되면 금속 시트가 스프링 백리우스트(spring thyust)의 금속 밀봉에 공을 자동으로 결합하여 밸브의 내부 누설 및 외부 누출을 효과적으로 제어할 수 있습니다.밸브 설계는 API 607, APL6FA BS6755 및 JB/T6899의 표준 및 규정요건에 따라 완전히 준수됩니다. 또한 API 607 방전 검사를 통과했습니다.

스템은 블로우아웃 방지 구조를 채택한다.큰 하부 엔드 작은 상부 엔드와 줄기는 상부 커버와 볼트에 의해 위치하고 있으며, 밸브 캐비티에서 비정상적인 압력의 경우에도 배지에 의해 스템을 날려 버릴 수 없다.

5. 정전기 방지 설계

밸브 설계는 공과 줄기 사이의 정적 방지 스프링과 작은 공을 설정하고 볼과 줄기 줄기와 몸 사이의 장소에서 전기적 연속성을 유지하는 포장 커버 플레이트와 공과 시트의 스위치의 마찰에 의해 생성 된 황색 전기를 통해 접지로 이어지므로 정전기 불꽃으로 인한 화재 위험 또는 폭발 의 위험을 감소시킵니다.

DN150(nps 6) 이상 트런니온 장착 볼 밸브의 경우 줄기와 시트에 설치된 밀봉 그리스 주입 장치가 있으며, 그 DN125 이하의 트런니온 장착 볼 밸브 밀봉 주입 장치는 스템의 O-링 씰의 밀봉 링이 실수로 밀봉 된 그리스가 손상되면 고객의 요구 사항에 따라 설치될 수 있으며 밀봉 링을 통해 배지의 누출을 방지하기 위해 밀봉 인젝터를 통해 적용될 수 있습니다. 시트와 줄기.

7.가스 폭발 방지 밀봉 링

가스 매체에 사용되는 cl900 이상의 밸브의 경우 갑작스런 압력 완화로 인한 고무 씰을 손상시킬 위험을 줄이기 위해 가스 폭발 방지 고무 씰을 선택합니다.

부드러운 씰 구조

시몰 구조는 신뢰할 수 있는 밀봉 및 넓은 적용 범위 저비용.

O 링 밀봉 구조:

신뢰할 수 있는 밀봉 저토크는 높은 밀봉 신뢰성과 낮은 토크 기회에 대한 사용자의 요구 사항을 충족할 수 있습니다.

금속 - 금속 구조:

입자를 포함한 매체의 작동 상태를 충족하고 주로 두 가지 이상의 밀봉 방법에 적합하지 않은 경우를 대체한다.
