기능 및 이점

TIPBV 이중 오프셋 버터플라이 밸브는 수처리 시설, 파이프라인, 펌프장 및 산업 환경에서 고성능을 위해 설계된 견고하고 신뢰할 수 있는 탄력적 시트형 이중 오프셋 밸브입니다. 이 고사양 밸브는 용접 오버레이 바디 시트, 혁신적인 건식 샤프트 및 퓨전 본드 에폭시 코팅으로 지속되도록 제작되었습니다.

AWWA 표준 C504를 완전히 준수합니다.

모든 TIPBV 이중 편심 버터플라이 밸브는 AWWA C504를 준수하며 유지 보수가 거의 필요하지 않거나 주의가 거의 필요 없는 긴 수명을 위해 설계되었습니다. S 스테인리스 스틸 샤프트는 부식에 강합니다. Chevro n V-타입 패킹은 조정 없이 밸브의 수명을 유지하는 데 사용됩니다.

낮은 토크:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

현장 교체 가능한 고무 시트:

특수 합성된 Buna N 시트는 스테인리스 스틸 구형 디스크 가장자리에 대해 완전히 360도 밀봉됩니다. 고유한 홈이 있는{1}}시트 디자인은 디스크의 넓고 둥근 안장 가장자리와 결합되어 더 큰 디스크 닫힘 허용 오차를 허용합니다(밀폐 위치에서 누출 없이 닫힌 위치에서 중심에서 최대 1도 벗어남). 시트는 균일한 접촉 압력으로 디스크의 정확한 반경을 준수하도록 하는 주조 에폭시 화합물에 의해 금속 하드웨어 없이 본체에 기계적으로 고정됩니다. 현장에서 완전히 조정 및 교체할 수 있습니다.

유지 보수 용이성:

이중 오프셋 설계는 유지 보수가 필요하지 않거나 최소한으로 필요합니다. 베어링 커버를 사용하면 파이프라인 e를 탈수하지 않고도 웜 기어를 제거할 수 있습니다. 씰 교체 또는 수리의 경우 에폭시 주입이나 전문 기술자 없이도 일반적인 도구를 사용하여 현장에서 수행할 수 있습니다.

구조 및 이점

설계기준

밸브 디자인:

EN593/AWWA C504

면 대면:

EN558-1 / ANSI B16.10

끝 플랜지 연결:

EN1092/ANSI B16.47/ANSI B16.5

상부 플랜지 연결:

ISO 5211

유형		소프트 씰 편심 버터 플라이 밸브			AWWAC504 버터플라이 밸브
호칭 직경(DN/인치)		600-3000	100-2600	100-1200	3"-72"
공칭 압력(PN/PSI)		0.6	1 0	1.6	150PSI
시험 압력	밀봉	0.66	11	1.76	165PSI
	껍데기	0.9	1 5	2.4	225PSI
작동 온도(도)		-10-80			-10-80
적합한 매체		민물, 하수, 해수 등

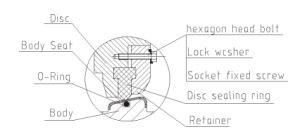

씰링 구조 및 특징

기술 사양

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

주요 부품 재료

아니요,	이름	재료
	부싱	ZCuZn38Mn2Pb2, F4 백킹 스틸
2	보텀샤	304 416 420 431
3	디스크	QT450-10 A536 65-45-12
4	테이퍼 핀	304 416 420 431
5	Top sha代	304 416 420 431
6	신체	HT200 A126ClassB QT450-10 A536 65-45-12
7	포장	NBR EPDM
8	보유자	QT450-10 A536 65-45-12 Q235-A Gr33
9	디스크 씰링 링	NBR EPDM
10	본체 스틸 링	316
11	씰링 링	NBR EPDM

몸

고강도 재료로 만들어졌으며 변형이 적고 열악한 작업 조건에 적응합니다.

B: 바디 씰링 링

스테인리스 스틸 씰링 링, 몸체에 일체형 롤링, 고정밀,{0}내마모성, 긴 서비스 수명.

C: 디스크 씰링 링:

T 유형 밀봉 고무 링, 성형 형태, 고정밀 통합, 양방향 밀봉 도달.

D, DA형 씰링 구조

E: 테이퍼 핀

고정밀, 디스크와 샤프트를 효율적으로 연결

F: 핀{0}}실링 링

테이퍼 핀을 안정적으로 고정하고 낙하 방지,

G: 패킹 동맥

상부 샤프트 고정 위치에 도달하고 씰 링을 고정합니다.

H: 오{0}링

멀티플렉스.-링은 줄기 끝 누출을 방지할 수 있습니다.

나: 부싱

윤활유와 작은 마찰 계수 재료로 만들어졌으며 샤프트를 지지하고 회전 토크를 줄입니다.

J: 샤프트

고강도 스테인리스 스틸 샤프트는 토크를 효과적으로 전달할 수 있습니다.

K: 워셔 착용

부목 링과 샤프트 숄더가 마모되는 것을 방지하고 회전 토크를 줄이며 샤프트가 올바른 위치에 있는지 확인합니다.

L: 오{0}링

끝에서 누출을 효율적으로 방지하십시오.

M: 하단 커버

지지대 링을 통해 디스크가 떨어지는 것을 방지하고 밀봉 성능을 보장합니다.

N: 스플린트 링

샤프트가 올바른 위치에 있는지 확인하십시오.

전체 치수 및 중량

PN10(단위:mm,Kg)

DN	기어 오퍼레이터	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	무게
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

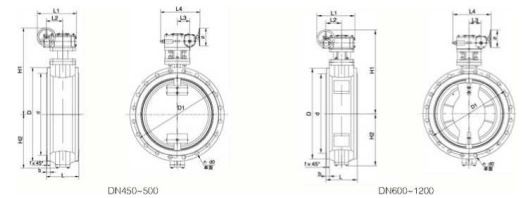

PN10(단위:mm,Kg)

DN	기어 오퍼레이터	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	무게
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

전체 치수 및 중량

PN6/PN10(단위:mm,Kg)

압력	DN	기어 오퍼레이터	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	무게
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

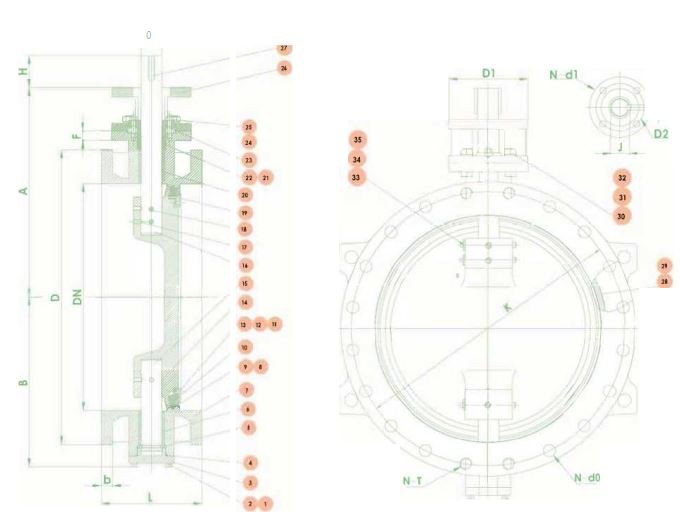

AWWA C504 버터플라이 밸브의 주요 부품 재료

아니요.	이름	수량	재료	노트
1	스프링 개스킷	8	304
2	육각 볼트	8	304
3	하단 커버	1	ASTMA536
4	하단 커버 씰	1	EPDM	NBR
5	이등분 반지	1	304
6	로워부싱	1	316 플러스 테프론
7	신체	1	ASTMA536
8	바디 씰	1	EPDM	NBR
9	바디 씰링 스틸 링	1	316L
10	디스크 씰	1	EPDM	NBR
11	육각 볼트	40	304
12	외부 탭 개스킷	1	304
13	내부 육각 플랫 엔드 조임 나사	20	304
14	디스크	1	ASTMA536
15	하부 샤프트	1	SS304
16	상부 샤프트	1	SS304
17	Rper 엔드 나사	3	SS304
18	테이퍼핀	3	304

2.	이름	수량	재료
19	압력 링	1	304
20	상부 부싱	1	316 플러스 테프론
21	패킹 링	1	304
22	오{0}링	4	EPDM(NBR)
23	패킹 글랜드	1	ASTMA536
24	육각 너트	2	304
25	더블 엔드 스터드	2	304
26	연결 지원	1	ASTMA536
27	일반 플랫 키	2	45
28	상표	1	H62
29	라벨 리벳	4	304
30	육각 볼트	8	304
31	육각 너트	8	304
32	스프링 개스킷	8	304
33	테이퍼 핀 가스켓	3	304
34	육각 너트	3	304
35	스프링 개스킷	3	304
